10NH 逆流钢砼结构冷却塔系列特性参数表

我公司的每一台冷却塔均采用客户化设计，即根据具體工程的设计条件（工艺、气象、场地、水质等）和客户需求，结合大量的实验数据和实塔测试数据，采用CTI Toolkit、广厦结构CAD13.0、世纪旗云结构设计工具箱3.0及自主开发的冷却塔专用计算软件进行优化设计，设计方案经分析和筛选，更具准确性和可靠性。

商品名称： 10NH 逆流钢砼结构冷却塔系列特性参数表

所属分类：

产品说明

邮件：

销售：

产品描述

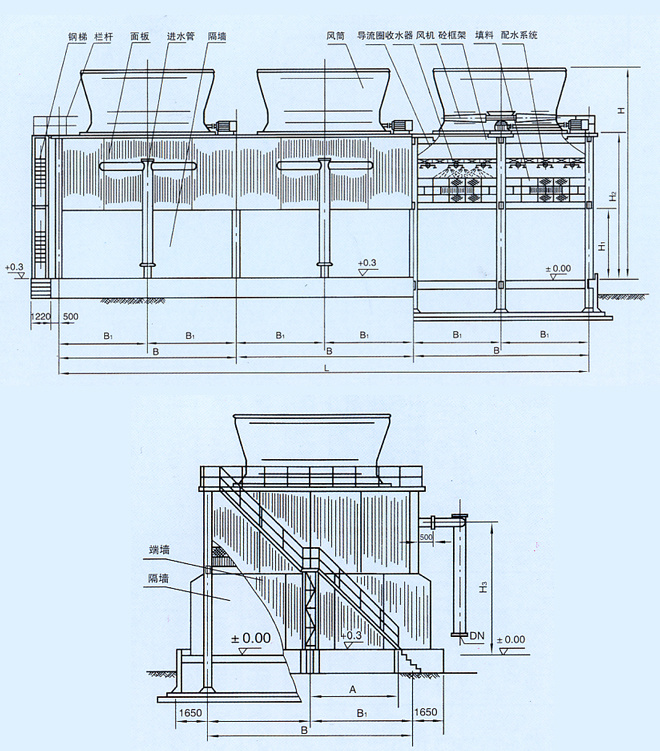

10NH 逆流钢砼结构冷却塔系列特性参数表

塔型	单塔循环水量（m³/h）	单塔外形尺寸		风机			总进水管直径DN（mm）	配水管中心高度	其他各部分尺寸					设备重量			标准点噪声dB（A）
塔型	单塔循环水量（m³/h）	B（mm）	H（mm）	直径Φ （mm）	风量G （104m³/mm）	電机功率 N（KW）	总进水管直径DN（mm）	配水管中心高度	B1	L	H1	H2	A	干重（T）	砼體积（m³）	湿重（T）	标准点噪声dB（A）
10NH-500	500	6400	9200	4000	32.4	22	350	5200	3200	19200	2700	6500	2121	15.4	24	91.8	≤75
10NH-750	750	7800	10375	5000	48	30	450	5750	3900	23400	3200	7300	2352	22.1	29	118.2	≤75
10NH-1000	1000	9000	11555	6000	64	45	500	6300	4500	27000	3700	7900	2526	28.4	36	148.4	≤75
10NH-1500	1500	11000	13228	7000	96	75	600	7150	5500	33000	4500	9200	4784	40.3	60	235.6	≤75
10NH-2000	2000	12800	14500	8000	130	92	700	7900	6400	38400	5200	10100	5184	53.9	77	306.9	≤75
10NH-2500	2500	14400	14550	8530	157	110	800	7250	7200	43200	4500	9750	5034	65.7	100	409.3	≤75
10NH-3000	3000	15800	15350	8530	190	132	900	7500	7900	47400	4700	10550	5534	77.6	120	473.2	≤75
10NH-3500	3500	17000	15400	8530	218.5	132	900	7600	4250	34000	5000	10600	5584	86.5	180	651	≤75
10NH-4000	4000	18200	16112	9140	252	160	1000	7800	4550	36400	5200	11050	5734	99.1	200	728.5	≤75
10NH-4500	4500	19300	16712	9140	282	185	1000	8100	4825	38600	5500	11650	6034	109	220	805.1	≤75

　　设计条件：干球温度θ=31.5℃ 温球温度τ=28℃ 大气压P=99.4kpa

　　进水温度t1=43℃ 出水温度t2=33℃

　　设计说明：

　　1.设备重量计算以单塔為单位。

　　2.设备重量栏中，干重為生产厂供货产品重量，砼體积是水池基础面±0.00标高以上部分砼框架结构體积。

　　3.砼的比重以2.6/m³计，湿重是基础面±0.00标高以上部分整个塔运行时的重量。

10NH 逆流钢砼结构冷却塔系列特性参数表

塔型	单塔循环水量（m³/h）	单塔外形尺寸		风机			总进水管直径DN（mm）	配水管中心高度	其他各部分尺寸					设备重量			标准点噪声dB（A）
塔型	单塔循环水量（m³/h）	B（mm）	H（mm）	直径Φ （mm）	风量G （104m³/mm）	電机功率 N（KW）	总进水管直径DN（mm）	配水管中心高度	B1	L	H1	H2	A	干重（T）	砼體积（m³）	湿重（T）	标准点噪声dB（A）
10NH-500	500	6400	9200	4000	32.4	22	350	5200	3200	19200	2700	6500	2121	15.4	24	91.8	≤75
10NH-750	750	7800	10375	5000	48	30	450	5750	3900	23400	3200	7300	2352	22.1	29	118.2	≤75
10NH-1000	1000	9000	11555	6000	64	45	500	6300	4500	27000	3700	7900	2526	28.4	36	148.4	≤75
10NH-1500	1500	11000	13228	7000	96	75	600	7150	5500	33000	4500	9200	4784	40.3	60	235.6	≤75
10NH-2000	2000	12800	14500	8000	130	92	700	7900	6400	38400	5200	10100	5184	53.9	77	306.9	≤75
10NH-2500	2500	14400	14550	8530	157	110	800	7250	7200	43200	4500	9750	5034	65.7	100	409.3	≤75
10NH-3000	3000	15800	15350	8530	190	132	900	7500	7900	47400	4700	10550	5534	77.6	120	473.2	≤75
10NH-3500	3500	17000	15400	8530	218.5	132	900	7600	4250	34000	5000	10600	5584	86.5	180	651	≤75
10NH-4000	4000	18200	16112	9140	252	160	1000	7800	4550	36400	5200	11050	5734	99.1	200	728.5	≤75
10NH-4500	4500	19300	16712	9140	282	185	1000	8100	4825	38600	5500	11650	6034	109	220	805.1	≤75

　　设计条件：干球温度θ=31.5℃ 温球温度τ=28℃ 大气压P=99.4kpa

　　进水温度t1=43℃ 出水温度t2=33℃

　　设计说明：

　　1.设备重量计算以单塔為单位。

　　2.设备重量栏中，干重為生产厂供货产品重量，砼體积是水池基础面±0.00标高以上部分砼框架结构體积。

　　3.砼的比重以2.6/m³计，湿重是基础面±0.00标高以上部分整个塔运行时的重量。

10NH 逆流钢砼结构冷却塔系列特性参数表

塔型	单塔循环水量（m³/h）	单塔外形尺寸		风机			总进水管直径DN（mm）	配水管中心高度	其他各部分尺寸					设备重量			标准点噪声dB（A）
塔型	单塔循环水量（m³/h）	B（mm）	H（mm）	直径Φ （mm）	风量G （104m³/mm）	電机功率 N（KW）	总进水管直径DN（mm）	配水管中心高度	B1	L	H1	H2	A	干重（T）	砼體积（m³）	湿重（T）	标准点噪声dB（A）
10NH-500	500	6400	9200	4000	32.4	22	350	5200	3200	19200	2700	6500	2121	15.4	24	91.8	≤75
10NH-750	750	7800	10375	5000	48	30	450	5750	3900	23400	3200	7300	2352	22.1	29	118.2	≤75
10NH-1000	1000	9000	11555	6000	64	45	500	6300	4500	27000	3700	7900	2526	28.4	36	148.4	≤75
10NH-1500	1500	11000	13228	7000	96	75	600	7150	5500	33000	4500	9200	4784	40.3	60	235.6	≤75
10NH-2000	2000	12800	14500	8000	130	92	700	7900	6400	38400	5200	10100	5184	53.9	77	306.9	≤75
10NH-2500	2500	14400	14550	8530	157	110	800	7250	7200	43200	4500	9750	5034	65.7	100	409.3	≤75
10NH-3000	3000	15800	15350	8530	190	132	900	7500	7900	47400	4700	10550	5534	77.6	120	473.2	≤75
10NH-3500	3500	17000	15400	8530	218.5	132	900	7600	4250	34000	5000	10600	5584	86.5	180	651	≤75
10NH-4000	4000	18200	16112	9140	252	160	1000	7800	4550	36400	5200	11050	5734	99.1	200	728.5	≤75
10NH-4500	4500	19300	16712	9140	282	185	1000	8100	4825	38600	5500	11650	6034	109	220	805.1	≤75

　　设计条件：干球温度θ=31.5℃ 温球温度τ=28℃ 大气压P=99.4kpa

　　进水温度t1=43℃ 出水温度t2=33℃

　　设计说明：

　　1.设备重量计算以单塔為单位。

　　2.设备重量栏中，干重為生产厂供货产品重量，砼體积是水池基础面±0.00标高以上部分砼框架结构體积。

　　3.砼的比重以2.6/m³计，湿重是基础面±0.00标高以上部分整个塔运行时的重量。
